測試內箱尺寸為600×600×600mm，適用于測試汽車線束、連接器、車燈、充電樁接頭等產品的防水性能測試?？赏ㄟ^第三方檢測機構的計量認證，并出具第三方計量證書。訂購前，請您與業務人員取得聯系，確認尺寸及場地等事宜。
符合標準
汽車線束防水測試設備依據【中國國家標準化管理委員會】發布的《外殼防護等級IP代碼》GB 4208-2008/IEC 60529： 2001 設計制造，同時亦參照GB 7000.1-2015/IEC 60598-1:2014第九部分（防塵、防固體異物和防水）的防水測試標準。

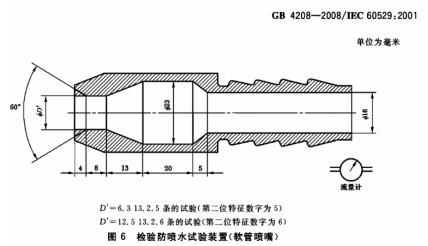

汽車線束防水測試設備-測試參考標準
主要應用領域
功能介紹
1、 汽車線束防水測試設備可用于工廠車間、實驗室等場所，進行【IPX5】/【IPX6】防水等級測試。
2、
整體式結構，由導水管和機箱銜接組成；循環用水，節能環保，節約建設試驗房的成本。
3、
自帶儲水箱，水箱內裝用水位浮球閥自動控制進水，并有低水位報警監測，有效防止水泵缺水干轉而損壞。
4、
核心控制系統：臺灣威綸7寸觸控屏+松下PLC 。
5、
IPX5/IPX6噴水流量通過流量計調整，手動調節。
6、
汽車線束防水測試設備內安裝有樣品電源插座（AC220V,10A；IP66防水級別），樣品電源通斷電時間可通過程序控制：停電（0-999min
） —通電（0 -999min）— 停電（0-999min ），適用于樣品在測試中需要通斷電。
7、
試驗箱內安裝有LED防水照明燈，方便對測試樣品的觀察。
8、
測試時間可在觸控屏設定，時間設定范圍：0-999min（可調），測試完成后，自動停機。
9、 新增“遠程操作”的功能：用戶可在手機及電腦上對機器進行參數設定、啟動、停止、清除數據等動作。（需下載相應軟件）。
材質說明
1、汽車線束防水測試設備-
外殼：國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用
2、

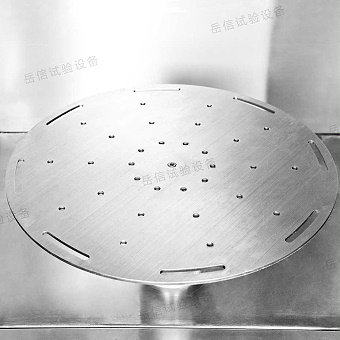

汽車線束防水測試設備-內箱和轉臺：采用SUS304#不銹鋼制作，確保長時間使用不生銹。
3、
控制系統：采用彩色7寸觸控屏+松下PLC（軟件程序由廣州岳信自主開發設計）。
4、
電器元件：采用如LG、歐姆龍等進口品牌（接線工藝完全符合國家標準要求）。

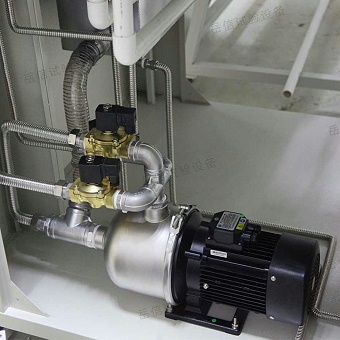

5、 水泵：“凌霄牌”不銹鋼多級水泵。
參考圖片

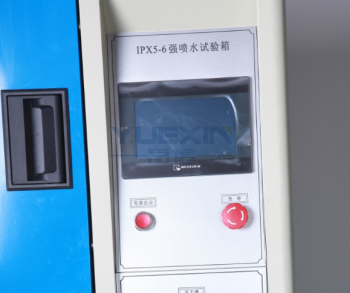

汽車線束防水測試設備-觸控屏

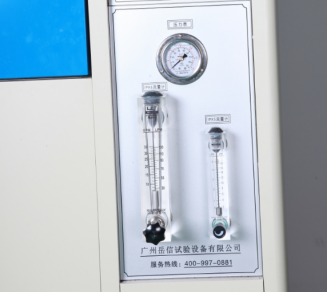

IPX5/IPX6- 流量計

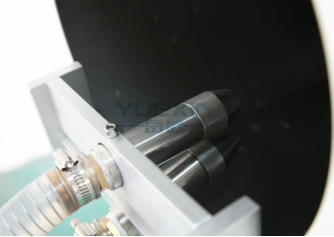

IPX5/IPX6-噴槍（角度可調）

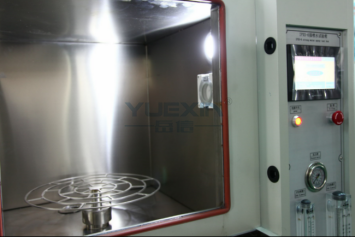

噴水試驗箱-內箱
機型說明：YX-IPX56B-200L
|
結構參數 |
|
|
設備外尺寸 |
約 長3800*進深780*高1600mm（含導水管長2450mm） |
|
內箱尺寸 |
長600*進深600*高600mm |
|
儲水箱容積 |
約100L，長500×寬450×高450mm |
|
樣品轉臺尺寸 |
直徑400mm |
|
IPX5噴水孔徑 |
直徑6.3mm |
|
IPX6噴水孔徑 |
直徑12.5mm |
|
功能參數 |
|
|
IPX5噴水流量 |
12.5±0.625（L/min） |
|
IPX6噴水流量 |
100±5（L/min） |
|
流量控制方式 |
手動調節（轉子流量計） |
|
噴水距離 |
2.8米（噴嘴離轉臺中心的距離） |
|
噴槍固定方法 |
機械固定（可手動調節噴槍角度） |
|
轉臺最大承重 |
50KG |
|
電氣參數 |
|
|
電源電壓 |
380V |
|
設備功率 |
3.0KW |
|
安全保護功能 |
漏電保護、缺水保護、短路保護 |
包裝清單
※ 1、噴水試驗箱一臺（標準配置）
※ 2、標準配件：進出水管。
※ 3、噴水試驗箱-出廠合格證書
※ 4、產品介紹及操作說明書
※ 5、品質保修卡
※ 6、送貨單
